DYRFG-1102S热电偶输入隔离安全栅(一入二出)

简介—— DYRFG-1102S热电偶输入隔离安全栅(一入二出) 陕西东辉智能仪器厂家直销概述.主要技术规格适用于现场危险区域的热电偶信号或其它毫…

  • 安全栅、隔离模块

详情内容/ Content details

手机扫一扫

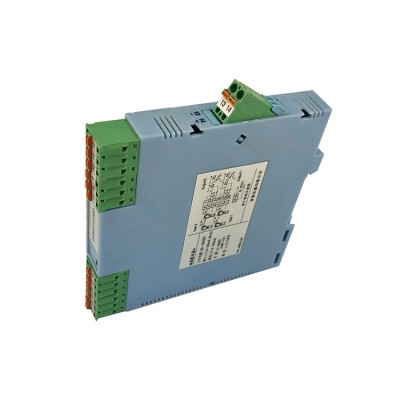

DYRFG-1102S热电偶输入隔离安全栅(一入二出) 陕西东辉智能仪器厂家直销

概述.主要技术规格

适用于现场危险区域的热电偶信号或其它毫伏信号输入, 经过隔离, 转换为标准的直流信号输出到控制系统或其它仪表。

是智能型的温度变送器隔离安全栅,有USB编程接口,可以通过PC机和控制软件编程设定输入的热电偶类型和量程范围。并可对输出信号的零点和满度进行校验。

一路输入、信号隔离分出二路通道输出。采用独立的直流电源供电,供电电源-输入-输出之间隔离。

可以与单元组合仪表及DCS、PLC等系统配套使用,广泛用于工业生产过程的各种温度检测和控制系统。

供电电源

供电电压范围:15~30VDC;额定供电电压24V DC;电流消耗(24VDC供电):<45mA(1入2出)

从危险区输入

热电偶类型:K、E、S、B、R、T、N等 温度测量范围:取决于所用传感器类型

可选毫伏信号输入:±80mV .小毫伏5mV

向安全区两通道隔离输出:

输出信号:4~20mA, 1~5V , 或其它指定信号(以订货时选定的为准)

负载电阻:电流4~20mA 输出时, ≤380Ω(出厂默认);1~5V输出时,≥100KΩ

综合参数

标准精度:±0 .1 %(参见热电偶量程和测量误差表)

冷端补偿精度:±1℃(补偿范围-40~+85℃)(冷端补偿电阻已安装在安全栅内部)

温度漂移: 基本误差/10℃ ; 响应时间:<0.4s 机壳材质:助燃ABS/IP20

隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz 工作环境温度:-20~+80℃

绝缘电阻:输入-输出-电源之间 ≥100MΩ/500VDC 外形尺寸:16×116×110(mm)

★ 端子接线图
