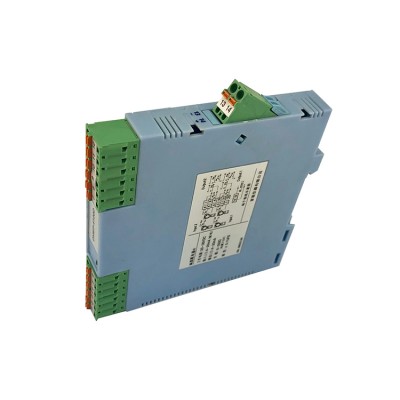

DYRFK-2100S/2122S开关量输出隔离安全栅 陕西东辉智能仪器厂家直销

★ 概述.主要技术规格

DYRFK-2100S二入二出开关量输出隔离安全栅,将安全区的电源通过开关接点(或晶体管、逻辑电平信号)方式来控制危险区的现场设备,输出隔离的逻辑电压信号。适合于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。

供电电源

供电电压范围:20~30VDC 额定供电电压:24VDC

电流消耗(24VDC供电,45mA输出):单通道<75mA双通道<110mA

从安全区输入

输入类型:适合触点开关、晶体管或逻辑电平信号

选择触点开关:输入开关闭合:≤5V;输入开关打开15~30V;输入电流:≤3mA/24V 开关延时2ms

选择晶体:电气容量 30VDC,100mA

选择电平信号:高电平≥4.5V/低电平≤1V

输入特性

输入开关吸合或是晶体管导通,向危险区设备供电。

输入开关断开或是晶体管不导通,不向危险区设备供电。

向危险区输出

逻辑电压信号;.小输出电压:45mA时,12V;.大输出电压:24V;.大输出电流:45mA

综合通用参数

隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz 储存环境温度:-40~+80℃

绝缘电阻:输入-输出-电源之间 ≥100MΩ/500VDC 工作环境温度:-20~+60℃

外形尺寸:16×116×110(mm) 机壳材质:阻燃ABS

适用于连接现场设备及所处危险区域:电磁阀、报警器、发光二极管或其它本安设备。

0区、1区;IIA、IIB、IIC

安全认证参数

防爆等级标志: [Exia Ga]IIC

安全认证参数: Um=250VAC/DC Uo=25VDC Io=140mA Po=0.88W Lo=1.32mH Co=0.11μF

★ 端子接线图
